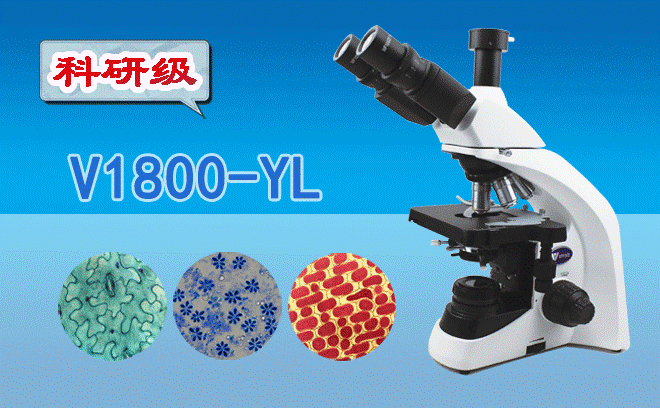

檢驗科醫用顯微鏡發生電源故障時，需遵循科學排查流程，結合設備特性與安全規范進行解決。以下為分步處理方案：

一、現象確認與安全斷電

故障現象記錄

觀察設備狀態：電源指示燈是否熄滅、風扇是否停轉、顯示屏有無報錯代碼。

記錄異常聲音：如變壓器嘯叫、繼電器吸合聲異常等。

安全斷電操作

按下設備前方或側方的急停按鈕（如有），再關閉電源開關。

拔下電源插頭，等待5分鐘使電容放電，避免帶電操作風險。

二、電源系統逐級排查

1. 外部供電檢查

電壓測試：使用萬用表交流電壓檔（AC 750V量程）測量插座電壓，確認是否在220V±10%范圍內。

插座驗證：將顯微鏡電源線插入其他已知正常插座，排除插座接觸不良或斷路保護器跳閘問題。

2. 電源線與插頭檢測

外觀檢查：查看電源線絕緣層有無破損、插頭金屬片是否變形或氧化。

導通測試：用萬用表電阻檔（×1Ω）測量電源線火線、零線、地線導通性，阻值應接近0Ω。

3. 電源模塊拆解排查

保險絲檢查：打開設備外殼，找到電源模塊（通常位于設備底部），檢查保險絲是否熔斷。

熔斷處理：更換同規格保險絲（如T5A 250V），若再次熔斷，需排查后級電路短路。

整流濾波電路檢測：

電容鼓包檢查：目視電解電容頂部是否鼓起，若有則需更換。

二極管導通測試：用萬用表二極管檔測量整流橋堆正向壓降（正常約0.5-0.7V），反向應不導通。

4. 開關電源板測試

輸出電壓測量：

連接假負載（如12V汽車燈泡），測量開關電源輸出電壓（通常為12V/24V）。

若無輸出，需檢查PWM控制器芯片（如UC3842）供電引腳電壓（正常約16V）。

反饋環路檢查：用示波器觀察光耦次級側波形，確認電壓反饋回路是否正常。

三、專業維修與部件更換

電源板維修

若電源模塊集成度高，建議更換同型號電源板（如奧林巴斯BX43電源模塊PN：K75-620002）。

焊接作業需使用防靜電手環，避免靜電擊穿芯片。

控制板協同檢查

電源故障可能伴隨控制板異常，需檢查控制板電源管理芯片（如LM7805）輸入輸出電壓。

使用編程器備份EEPROM數據，防止維修過程中數據丟失。

四、功能驗證與預防措施

通電測試

重新插電后，觀察設備自檢流程（如光源亮起順序、載物臺歸位動作）。

運行老化測試：連續工作2小時，監測電源模塊溫升（應≤40℃）。

預防性維護

UPS配置：為顯微鏡配備在線式UPS（額定功率≥設備功耗1.5倍），避免電壓波動損壞電源。

定期除塵：每季度用壓縮空氣清理電源模塊散熱片，防止灰塵積聚導致過熱。

耗材備件：儲備關鍵部件（如保險絲、電源線），縮短故障停機時間。

五、特殊場景處理

潮濕環境故障：若設備曾接觸液體，需徹底烘干后再通電，重點檢查電源模塊變壓器絕緣電阻（應≥10MΩ）。

雷擊后故障：檢查壓敏電阻是否擊穿，更換后需加裝防雷插座。

檢驗科醫用顯微鏡電源故障需結合電氣原理與設備結構進行系統排查。從外部供電到核心電源模塊，每一步檢測均需記錄數據并比對標準值。對于復雜故障，建議聯系原廠售后或具備醫療設備維修資質的第三方機構，避免非專業操作導致二次損壞。通過建立電源故障樹（FTA）與標準化維修流程，可顯著提升設備可用性，保障檢驗科日常工作高效運行。
